TFZLN系列預混式超低氮冷凝真空熱水鍋爐采用專利技術的水冷翅片管火排全預混低氮燃燒器,火焰溫度低,爐內溫度場更趨均勻,避免局部高溫,抑制熱力型NOx產生,NOx排放小于25mg,當氧含量在7%時,NOx排放小18mg;循環水強制冷卻水排,杜絕高溫回火;精確計算的火孔尺寸,排列均勻,不回火,不堵塞,超低氮排放。
采用部分二次預混燃燒ishu,降低火焰溫度,爐內溫度場更趨均勻,避免局部搞完,抑制熱力型氮氧化物的生成,氮氧化物排放濃度小于30mg/m3,一氧化氮零排放,一次預混氣體貧氧燃燒,降低火焰傳播速度,客服了全預混燃燒時容易產生回火問題,采用膜式壁本地結構,煙氣橫向沖刷錯列管束,更好的換熱效果,最大限度吸收煙氣熱量,水容積只有火管鍋爐的1/3獲得更快的溫升,大大減少了鍋爐啟停過程中的能量浪費,全系標配不銹鋼冷凝器,排煙溫度低至80℃以下。

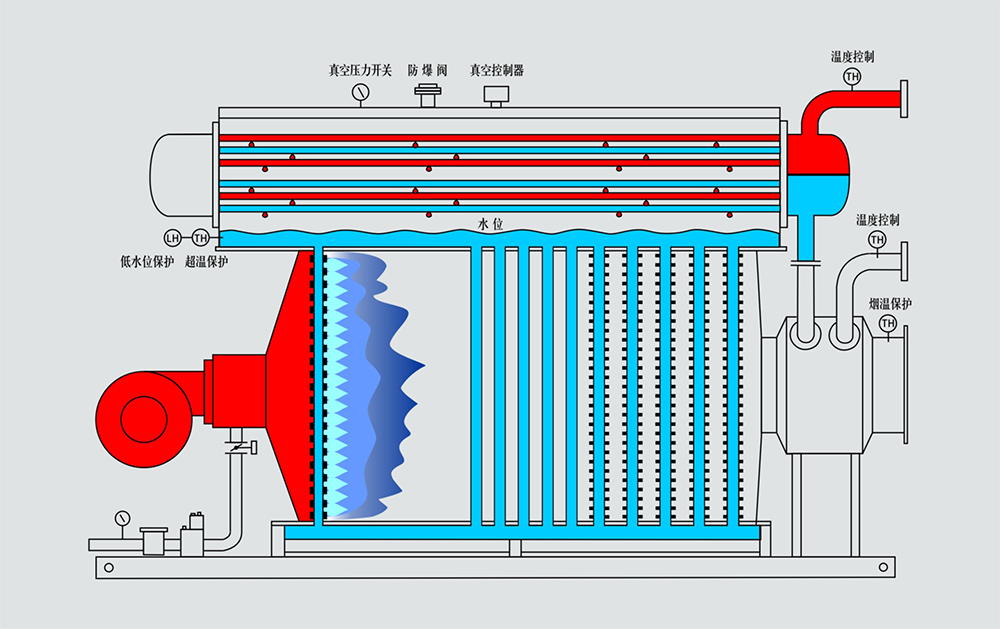

爐子本體采用膜式壁管式三回程結構。體積小重量輕,適應條件更為苛刻的安裝場地,膜式壁結構使爐膛足夠大,燃燒效率高膜式壁水管式鍋爐升溫快,啟停熱損失少,屬即熱型,尾部煙道口一氧化碳含量幾乎為零,碳氧化物每立方米≤25mg/m3左右,滿負荷運行時尾部煙道氧含量4%,過量系數1.2(理論1:10,過量系數1.2時燃氣空氣比為1:12),氧含量為7%,氮氧化物含量為18mg/m3。整個燃燒器包裹在鋼制外殼內,獲得更好的靜音效果。

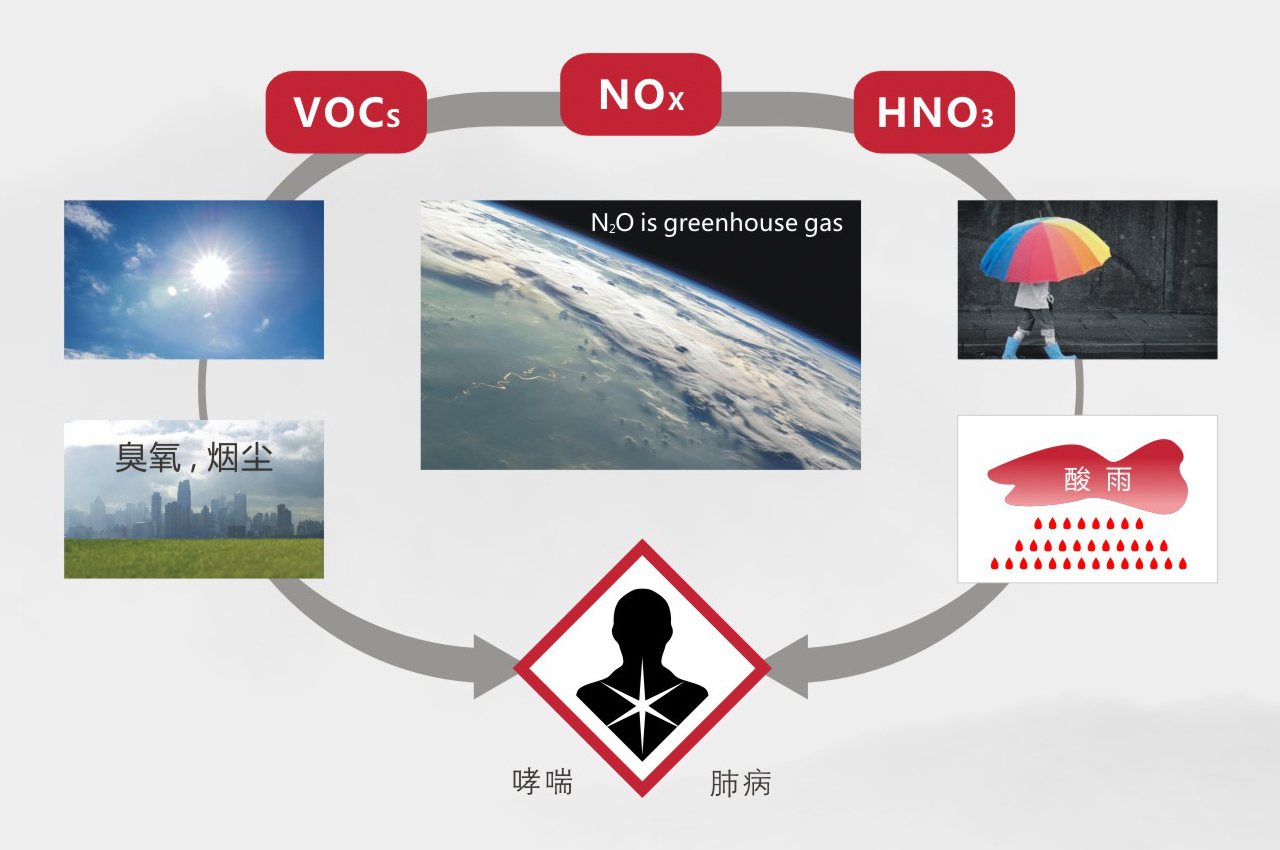

在燃油(氣)鍋爐中,一般最易產生的是熱力型氮氧化物,當溫度達到1500℃時,空氣中氮氣和氧氣反應生成的氮氧化物為熱力型NOx。這種氮氧化物只在高溫下形成,所以通常稱作熱力型NOx。
預混低氮燃燒技術是將燃料與空氣在進入燃燒室噴嘴前進行完全混合,經過特質預混嗆將空氣與燃氣兩者的氣體分子充分攪散并按比例均勻混合,使得混合更完整,從而使燃燒速度不再受限于燃燒器噴嘴吹入燃燒室時,混合氣體的擴散速度、燃氣與空氣混合均勻度等物理條件影響,燃燒速度快、效率更高。
自動化預混燃氣控制技術,使全負荷范圍混合比例精準;采用特殊結構水冷式燃燒盤設計,確保最低負荷下燃燒器上各點氣流速度均大于火焰傳播速度。同時,預混混合氣流在燃燒盤均勻分布也保證了燃燒器表面火焰均勻,避免燃燒盤表面局部火焰過長而接觸到鍋爐受熱面,導致機械不完全燃燒產生,通過PLC控制,同時保證全負荷范圍燃燒運行平穩、安全,不產生回火現象。

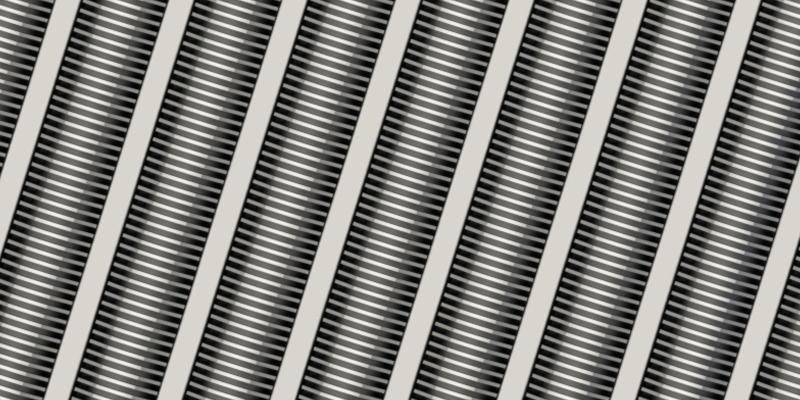

獲得國家專利的水冷分布式爐排設計,高精度穩流量,通過循環水冷有效地控制了爐排燃燒時的溫度。
采用預混式燃燒器,配合特富鍋爐獨特設計的爐膛情況下NOx排放可達到≤30mg/Nm3。
◆以上效果圖為典型建議性配置,非施工圖紙,僅供參考,訂貨時具體配置以訂單內容為準。
